Xファイルを読んでみる

その他

こっちを見てくれる人もまだいらっしゃるみたいなので、
有益と思われる情報はこちらにものせるようにします。
　
　
http://www.h6.dion.ne.jp/~game296o/DXG_No24_WhatIsFrame.html
を参考にXファイルの構造をお勉強。
　

「フレーム」と「アニメーション」

Xファイルは、

  • フレーム
  • アニメーション

でモデルを管理しているみたい。
　
そして、
それぞれが別の次元で管理されている
というのがポイントになりそうな感じです。
　

大まかな図

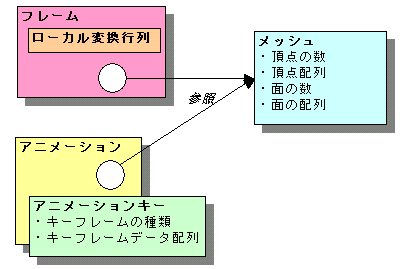

大まかにまとめた図がこちら

「フレーム」「アニメーション」、それぞれが、
メッシュ情報を「参照」で保持しています。
　

フレーム

フレームは、

  • メッシュの参照
  • ローカル変換行列

という情報を保持しています。
つまり、アニメーションの情報は保持していません。
　
あと、兄弟フレームや子フレームの情報が階層化して保持されています。
　

アニメーション

  • メッシュの参照
  • アニメーションキー

の情報を持っています。
　

アニメーションキー
  • キーフレームの種類
  • キーフレームのデータ配列

を保持しています。
　

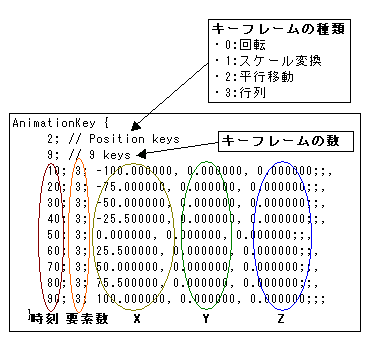

AnimationKeyの例。

「2」を指定しているので、
これは「平行移動」のキーフレームアニメーションですね。
　
それぞれの時刻ごとに、X,Y,Zに平行移動します。
　
うーん、まだまだよく分からないことが多いけど、とりあえず今日はここまで。

メッシュアニメーション

その他

メッシュアニメーションを再勉強。
http://www.h6.dion.ne.jp/~game296o/DXG_No23_AnimationFromXFile.html
ここを参考に。
　

メッシュアニメーションとは

メッシュとは、ポリゴンの塊。
その塊を動かす（平行移動・回転する）のが、メッシュアニメーション。
メッシュの形状を変えて動かしてしまうのが、スキンメッシュアニメーション。
　

DirectXでのメッシュアニメーション

大きく分けて、以下の3つのオブジェクト操作する。

  • フレーム
  • メッシュコンテナ
  • アニメーションコントローラー

これらの上位にAllocateHierarchyがいるらしいのですが、
それを操作しているところなさそうなのでパスします。
　

フレームとは

メッシュコンテナを管理しているもの。らしい。
兄弟フレーム、子フレームのポインタを持っている階層構造になっている。

あと、動きを定義する「行列」データを保持している。
　

メッシュコンテナ

メッシュを管理しているもの。
次のメッシュのポインタを持っている（単方向リスト）
　

アニメーションコントローラー

経過時間をセットすると、最上位のフレームの行列データが更新される（みたい）
　

DirectXの操作手順

色々省略しているけど、大雑把にこんな流れ。

生成

D3DXLoadMeshHierarchyFromXで、
AllocateHierarchy、フレーム、アニメーションコントローラー
を生成。

更新
  1. アニメーションコントローラーのSetTimeで、フレームの行列を更新。
  2. フレームの階層をたどって、すべてのフレームの行列を更新。
描画

フレームの階層をたどって、すべてのメッシュコンテナのメッシュを描画。
